Konstruktion |>> Struktur

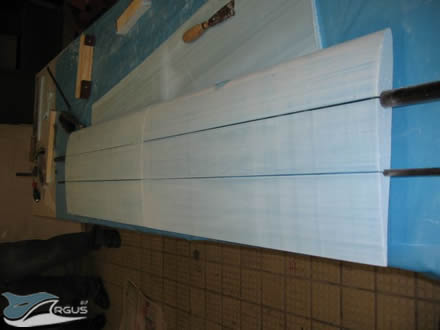

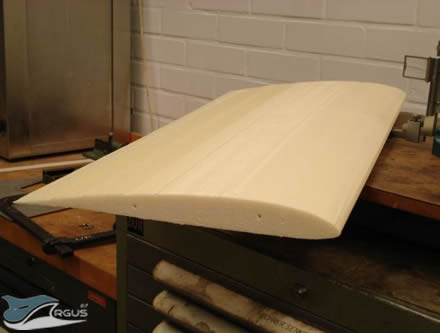

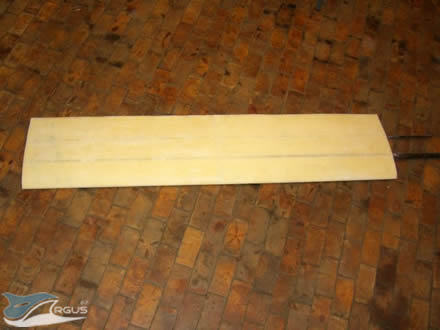

Konstruktion der Tragflächen: Zur Herstellung der Flügel wurde die Flügelkontur zuerst auf eine Aluminiumscheibe übertragen. Diese wurde dann an den Außenseiten der Styrodurplatten angebracht. Mit einem heißen Draht wurden dann die Kontur ausgeschnitten. Zur Versteifung befinden sich in den Schaumstoffkernen Carbonrohre welche später auch zur Befestigung am Rumpf dienen.

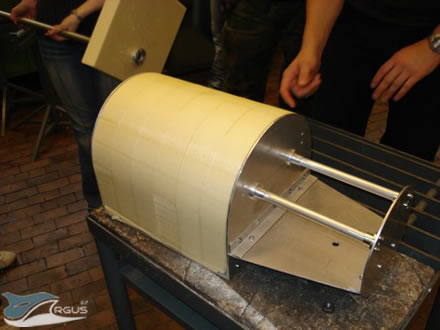

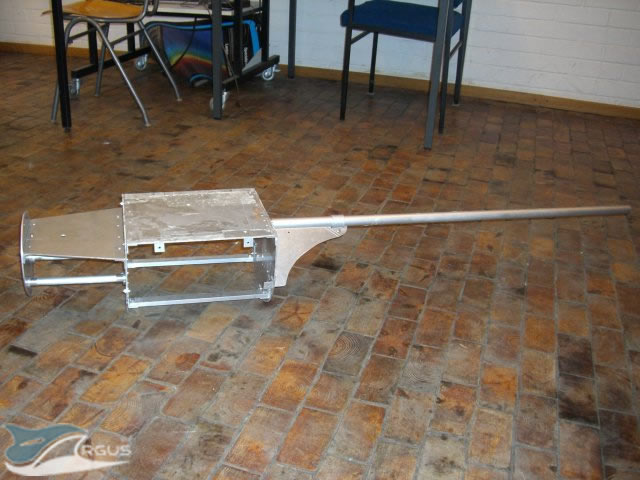

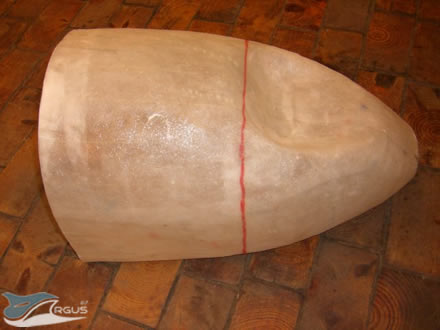

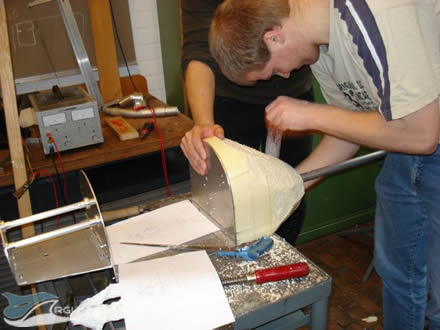

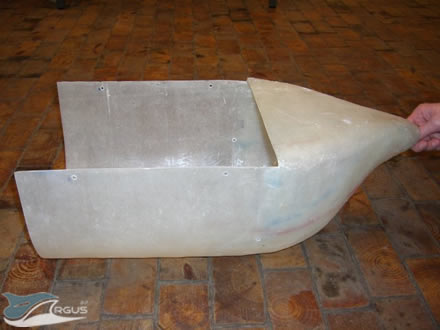

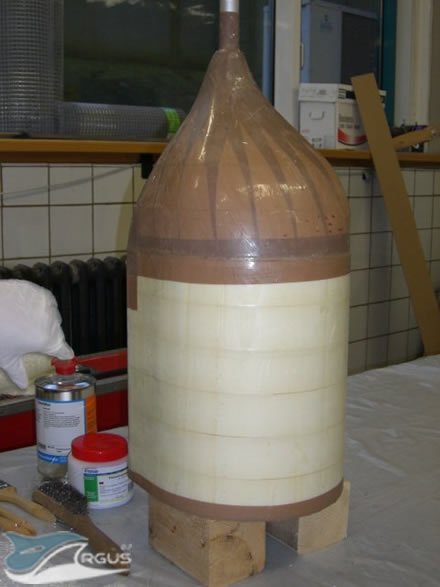

Konstrukton des Rumpfes: Tragende Struktur: Als Trägerstruktur dient für den Prototypen dieses Aluminium-Grundgerüst. nach der Testphase soll der Rumpf dann in CFK-Integralbauweise ausgeführt werden Rumpfverkleidung: Zur Herstellung der Verkleidung wurden nun das Aluminium-Grundgerüst mit Styrodur ausgefüllt und glattgeschliffen. Anschließend werden diese dann abgeklebt und mit Trennwachs eingestrichen. Am Ende werden die Flächen laminiert. Rumpfteile fertig laminiert und ausgehärtet:

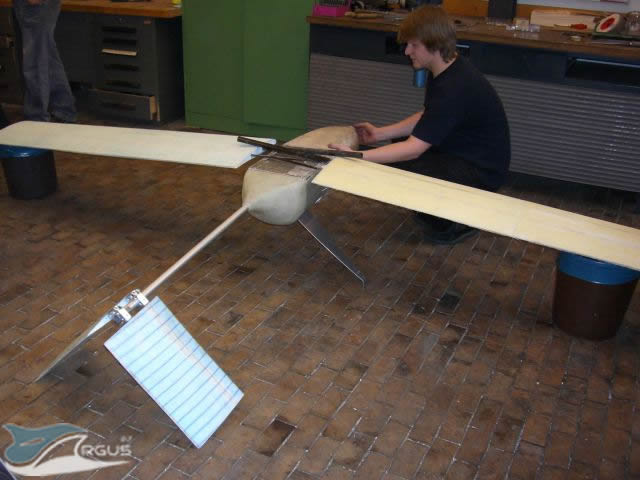

Gesamtansicht der im Bau befindlichen Komponenten:
